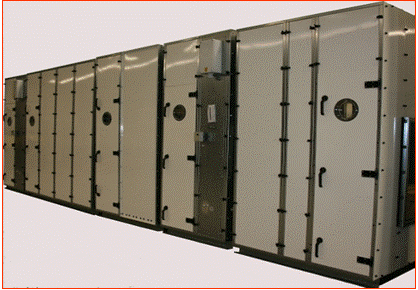

Центральные кондиционеры A-Climax-Klima

Кондиционеры центральные, приточные, вытяжные и приточно-вытяжные установки для обработки воздуха A-Сlimax(далее установки) предназначены для поддержания в помещениях требуемых параметров воздуха (температуры, относительной влажности и т. д.), необходимых по технологическим или санитарно-гигиеническим требованиям. При этом осуществляется тепловлажностная обработка и очистка воздуха от пыли. Оборудование применяется в системах вентиляции и кондиционирования воздуха общественных, административно-бытовых и промышленных зданий и помещений. Установки компонуются из отдельных секций, образующих тракт обработки воздуха (смешивание, очистка от пыли, нагревание, охлаждение, осушка, увлажнение и др.).

Функциональное назначение центральных кондиционеров

По функциональному назначению составные элементы установок делятся н технологические и конструктивные. Технологические элементы (воздушные фильтры, воздухонагреватели, воздухоохладители, увлажнители, вентиляторные агрегаты, воздушные клапаны) служат для выполнения операций по обработке, перемещению или изменению расхода воздуха. Конструктивные (камеры обслуживания, приемные секции) – для обслуживания, соединения секций и выполнения вспомогательных операций по обработке воздуха (вход, выход, смешение потоков).

Унифицированное оборудование дает возможность собирать установки в заводских условиях или непосредственно на месте монтажа по технологической компоновке, разработанной проектной организацией, в правом и левом исполнении (по направлению движения воздуха со стороны обслуживания).

Вместо водяного теплообменника есть возможность установки топочной камеры с работой на любом виде топлева, что позволяет обеспечить отопление в зимнее время года и повышает КПД до 91% (в сравнении с водяным теплообменником, где КПД не превышает 60%).

Котел Viadrus Woodpell предназначен для экономичного и экологического отопления древесными гранулами (пеллетами) в автоматическом режиме с минимальными затратами времени на обслуживание котла.

Модуляционный автоматический регулятор регулирует работу котла, включая автоматическое зажигание. Котел может также работать в ручном режиме управления, что является преимуществом, особенно при вводе котла в эксплуатацию или аварийном режиме – например, во время отключения электричества. Конструкция чугунного теплообменника сделана на основе наилучшего котла Hercules U22 и гарантирует отличную функцию и долговечность.

Особенности монтажа и конструкции центральных кондиционеров

Особенности установок:

Возможность установки оборудования стандартного исполнения в различных по назначению помещениях;

Высокая стабильность и прочность корпуса; например: при избыточном давлении или разрежении в 2500Па деформация корпуса установки шириной 3200 мм составляет 5 мм;

Простота монтажа позволяет доставлять установки в разборном виде при сложных условиях поставки;

Гладкая внутренняя поверхность;

Возможность выбора материала панелей установки: оцинкованная сталь, алюминий, высококачественная нержавеющая сталь, и др.,

Различные варианты толщины изоляции: от 40 мм (в стандартном исполнении) до 100 мм вариируема; в качестве изоляции используется минеральная вата;

Полное отсутствие сварных швов и соединений; все крепления – винтовые, все элементы - съемные;

Все элементы (вентилятор, теплообменники и др.) легко извлекаются для обслуживания или заменяются;

В дно установки может быть вмонтирован поддон для сбора конденсата;

Воздухопроизводительность установок - до 600000 м^З/час;

Оборудование отличается законченностью технических и эстетических решений.

Стандартное исполнение оборудования A-Climax отвечает требованиям,

предъявляемым к установкам гигиенического исполнения;

Оборудование используется как для внутреннего, так и для наружного монтажа.

Типоразмерный ряд

Из унифицированного оборудования компонуется параметрический ряд установок с номинальной производительностью по воздуху в соответствии с табл. 1.1. Номинальная воздухопроизводительность определена при скорости воздушного потока во фронтальном сечении воздухонагревателей установок 3,5 м/с.

Параметрический ряд установок A-Сlimax(таблица 1.1)

Типоразмер установки (м³/ч*1000)	1,5	2,5	4,5	6,5	9	13,5	18	22,5	27	30	40	54	72	90	110	125	160
Номинальная производительность по воздуху, тыс. м³/ч	1,5	2,5	4,5	6,5	9	13,5	18	22,5	27	30	40	54	72	90	110	125	160

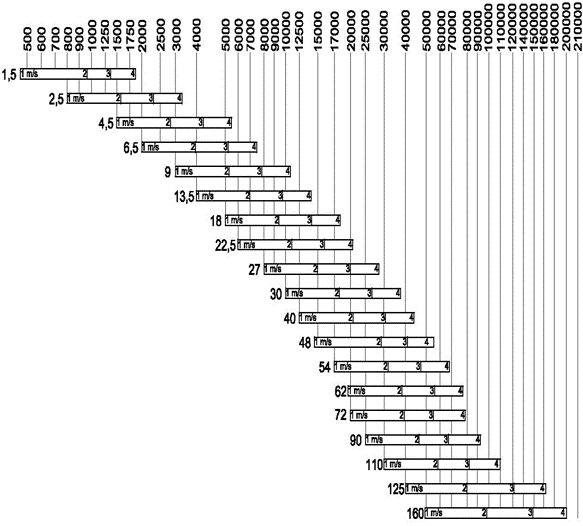

Диапазон работы установок A-Climax

Исторически сложилось, что большая часть объектов, на которых устанавливалось оборудование A-Climax - это промышленные и медицинского назначения объекты. В связи с этим, к оборудованию всегда предъявлялись высочайшие требования, как по надежности работы, так и по точности поддержания технологических параметров. Постоянно совершенствуясь, и ответственно относясь к выполнению поставленных задач, разработчики данного оборудования накопили огромный опыт по решению сложных и спецефических задач.

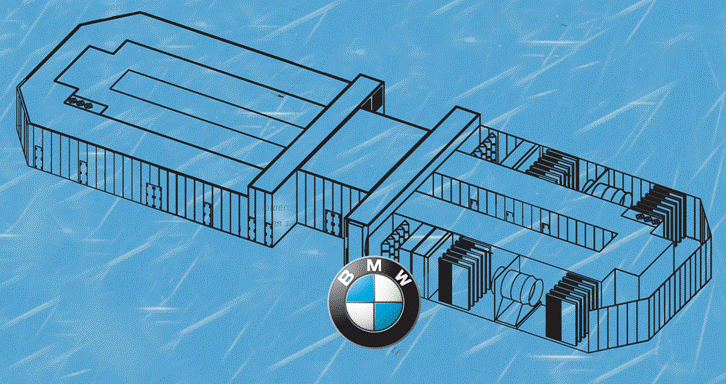

Так, к примеру, оборудование A-Climax устанавливалось на заводе BMW со следующими характеристиками:

- Расход 540 000 м³/ч

- Свободный напор 3 200 ПА

- Рекуперация тепла

- Длина 53 метра

- Ширина более 16 мтров

- Высота порядка 4 метров.

Особенности конструкции модулей центральных кондиционеров

Каркас и панели корпуса установки

Центральные кондиционеры собираются из секций, предназначенных для различных операций по обработке воздуха. Для всех секций установок определенной производительности размеры поперечного сечения остаются постоянными.Все крепежные конструкции, рамы для устанавливаемого оборудования и внутренние перегородки выполнены из оцинкованной стали. Стыки между панелями и профилем герметизируются.

Для обеспечения доступа к оборудованию, размещаемому в корпусе, со стороны обслуживания устанавливаются съемные панели или герметичные двери.

Для спуска конденсата (после воздухоохладителя и увлажнителя) предусматриваются специальные конструкции пола с уклоном в сторону обслуживания и сливным патрубком в горизонтальном ригеле.

Принцип построения установок для обработки воздуха A-Сlimax заключается в следующем.

На основании (рама из профилированного стального проката) устанавливается каркас установки. Все силовые элементы каркаса (горизонтальные ригели и вертикальных стойки) образованы из специальных стальных профилей и собраны на болтах.

Потолок и пол установки выполняются в виде трехслойных панелей, состоящих из внутреннего и наружного металлических листов из оцинкованной или окрашенной листовой стали. Изоляция между двумя листами корпуса выполнена из огнеупорного материала (минеральная вата). Потолок и пол прикручиваются к верхнему и нижнему горизонтальным ригелям. Боковые панели представляют собой трехслойные пластины, заполненные минеральной ватой плотностью 80 кг/м^З. Для внутреннего монтажа толщина панелей принимается 40 или 50 мм, а для внешнего - 70 или 100 мм.

Герметичные двери

Герметичные двери выполняются для обеспечения доступа к оборудованию, размещенному в секции. Двери имеют 6 исполнений (рис. 2.6). Исполнения 11, 12, 13 выполняются в виде съемной панели, закрепляемой с помощью зажимов с барашками (рис. 2.7), а исполнения 21, 22, 23 - в виде двери на 2(3) шарнирах, закрепляемой с помощью зажимов с барашками или задвижек с поворотным рычагом (рис. 2.8). Для удобства открывания на панель могут устанавливаться одна или две ручки.

Для обеспечения герметичности дверей применяется резиновый износостойкий уплотнитель. Вертикальные стойки после секции охлаждения выполняются с тепловой изоляцией и дополнительным профилем

Секция фильтров

Воздушные фильтры в составе установок систем вентиляции и кондиционирования предназначены для уменьшения содержания пыли в воздухе, подаваемом в обслуживаемое помещение, и для защиты воздухообрабатывающего оборудования от запыления.

Воздушные фильтры испытаны (с эффективностью по атмосферной пыли до 98%).

Испытания проводятся с применением двух видов пыли: атмосферной пыли, образующейся в результате естественного загрязнения воздуха в помещении, и синтетической пыли, в состав которой входят: стандартная испытательная пыль (массовая концентрация 72%), угольная пыль (массовая концентрация 23%) и хлопковый пух (массовая концентрация 5%).

В зависимости от эффективности очистки по атмосферной и синтетической пыли фильтры делятся на классы.

Панельные фильтры применяются в качестве фильтра первой ступени в установках для грубой очистки. Основные свойства: высокая механическая прочность; жесткий водостойкий картонный корпус; фильтрующий материал укреплен проволочной решеткой; корпус фильтра исключает возможность обтекания воздушным потоком.

Фильтрующий материал: комбинация стекло- и синтетических волокон.

Карманные фильтры грубой очистки предназначены для использования в качестве фильтра первой ступени установок обработки воздуха. Мешки с фиксированной конфигурацией собираются в общей раме повышенной прочности.

Фильтрующий материал: синтетическое волокно.

Угольный фильтр применяется для удаления из воздуха газообразных примесей и запахов. Фильтр состоит из монтажной рамы и съемных перфорированных цилиндров, заполненных активированным углем.

Рулонный воздушный фильтр Trox-o-mat F100 собирается на каркасе из стального оцинкованного профиля. В верхней и нижней части каркаса установлены кассеты. На верхней кассете намотано полотно фильтрующего материала, которое пропускается вдоль сечения фильтра и закрепляется на нижней кассете. Воздух, проходя через фильтрующее полотно, очищается. По мере загрязнения материал перематывается с верхней кассеты на нижнюю. При окончании полотна срабатывает бесконтактный магнитоуправляемый выключатель, что позволяет полностью и без остатка использовать фильтрующее полотно. При окончании полотна загорается сигнальная лампа и одновременно отключается автоматическая система.

Cекции приемная и смесительная

Секции приемные, приемно-смесительные и смесительные предназначены для приема, смешения и регулирования количества воздуха, поступающего в установку, а также распределения его по сечению. Конструктивно секции состоят из корпуса и клапанов воздушных. Секции могут выполняться без клапанов, с одним, двумя или тремя воздушными клапанами.

Секция вентилятора

В корпусе вентиляторной секции размещаются радиальные вентиляторы общего назначения, предназначенные для перемещения воздуха и других газовых сред, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от минус 30 °С до плюс 40 °С, не содержащих липких веществ, волокнистых материалов, с содержанием пыли и других твердых примесей не более 100 мг/м³.

Радиальные вентиляторы применяются различных типов: с непосредственным приводом без кожуха с лопатками, загнутыми назад; с клиноременной передачей двустороннего всасывания с лопатками, загнутыми вперед или назад. Соединение нагнетательного патрубка вентилятора с корпусом установки выполняется с помощью гибкой вставки. Секция вентилятора выполняется в различных модификациях в зависимости от места входа воздушного потока
